无人机电池维修 Battery Management Studio教程

修改无人机电池有风险，本站不承担一切相关责任。数据来源于网络，版权归原作者所有。供学习研究交流之用，严禁作商业用途。

一：软件安装

安装 Battery Management Studio

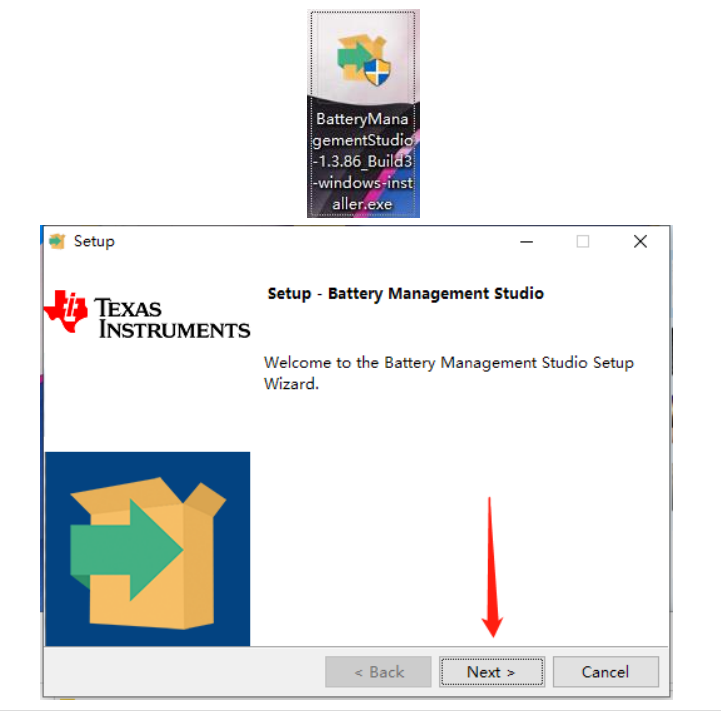

双击安装程序，点击Next

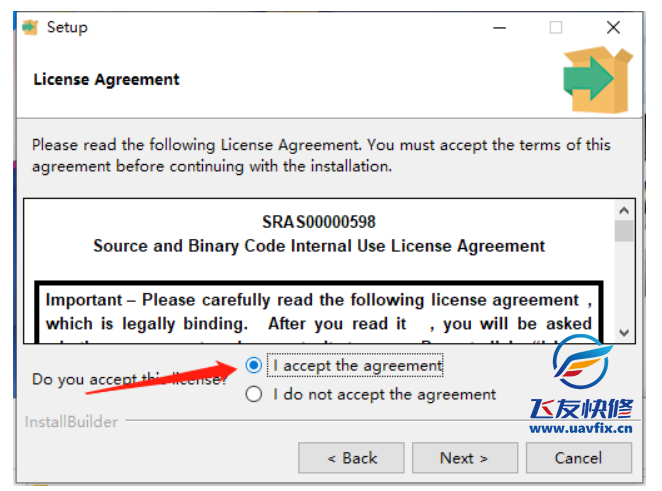

选择同意协议，点击Next

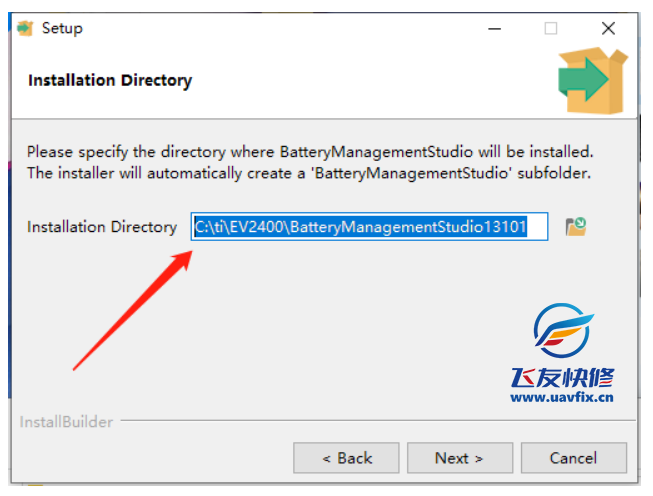

选择安装目录（建议默认，目录不要含有中文），点击Next

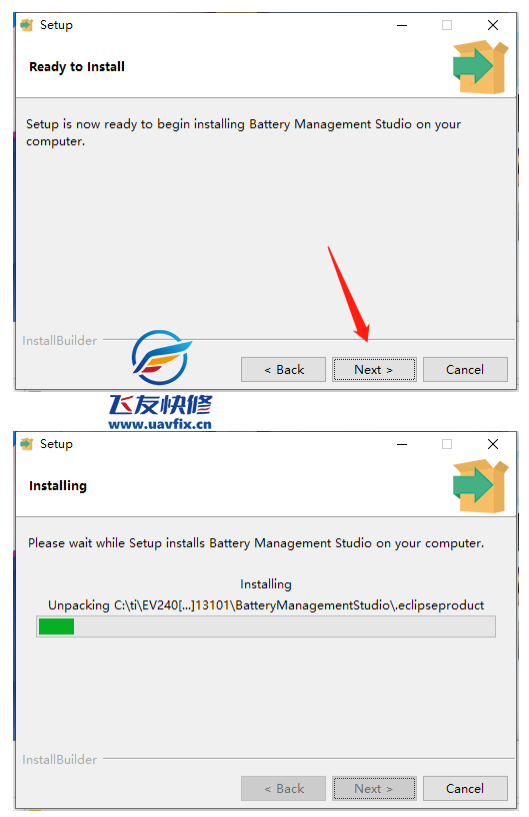

完成Battery Management Studio 安装

安装EV2400

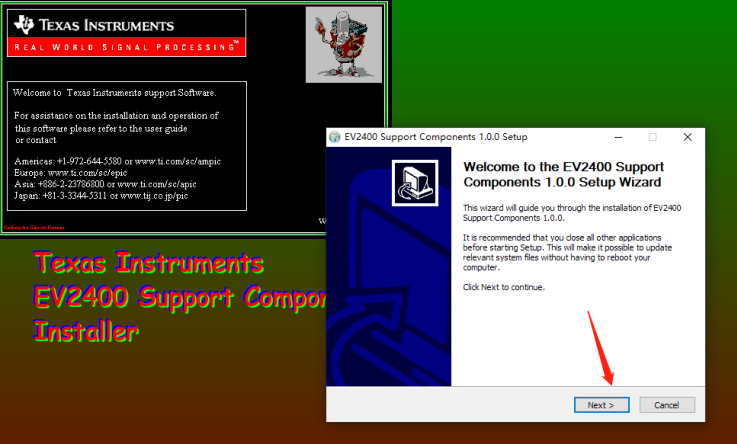

按提示安装好电量计调试器EV2400的驱动程序

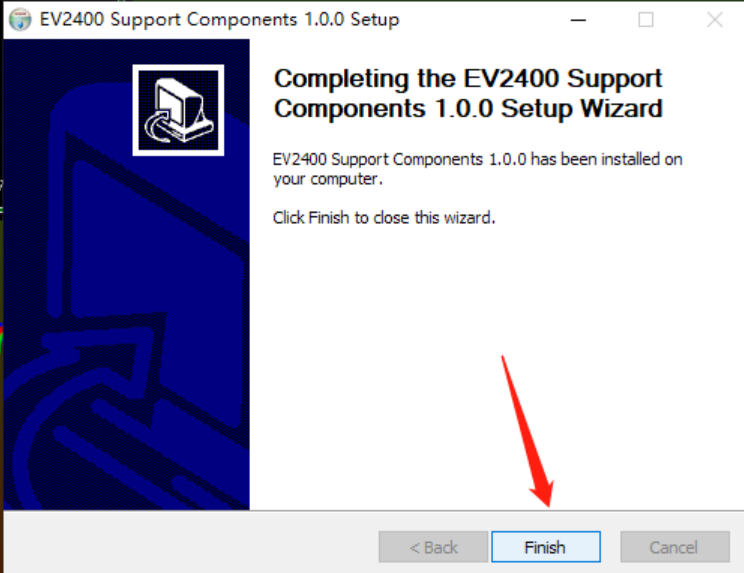

完成驱动程序安装

二：连接调试

大疆悟 1、悟 2、晓、御 2、御 air、御 air2、Air 2s、御 mini、植保、使用 Battery Management Studio 简称 bqStudio，本文以Air2为例。

声明：修改无人机电池有风险，此教程仅提供交流学习使用，请勿模仿。本站不承担一切相关责任。数据来源于网络，版权归原作者所有。供学习研究交流之用，严禁作商业用途。

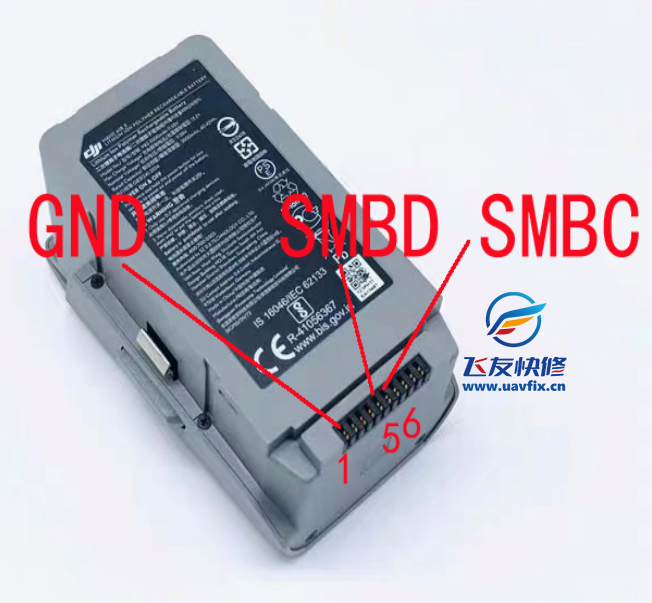

无转接板需要用线将air2电池的 GND、SMBD、SMBC与EV2400设备SMB端口的GND、SMBD、SMBC连接（注意：接线时任何线都不能连接到电池的正端，不同型号电池连线不同）。

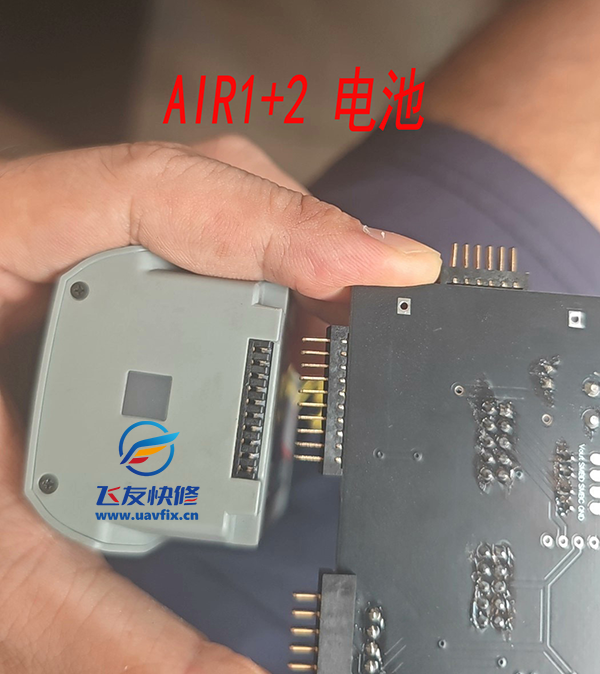

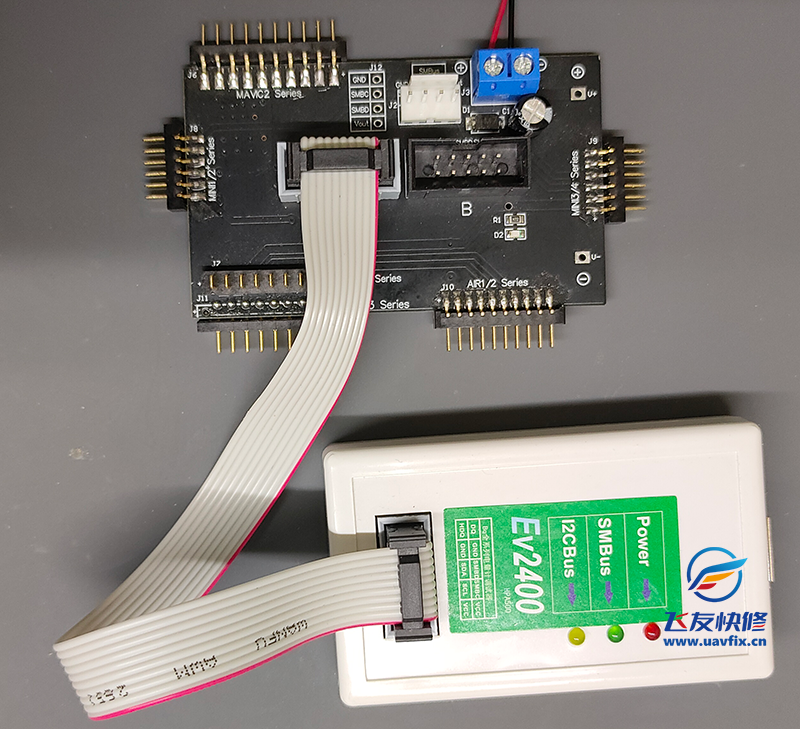

为了方便电池与EV2400连接，使用电池转接板。以 御 air2 为例，把air2电池按图示与转接板连接。

三： bqStudio软件操作

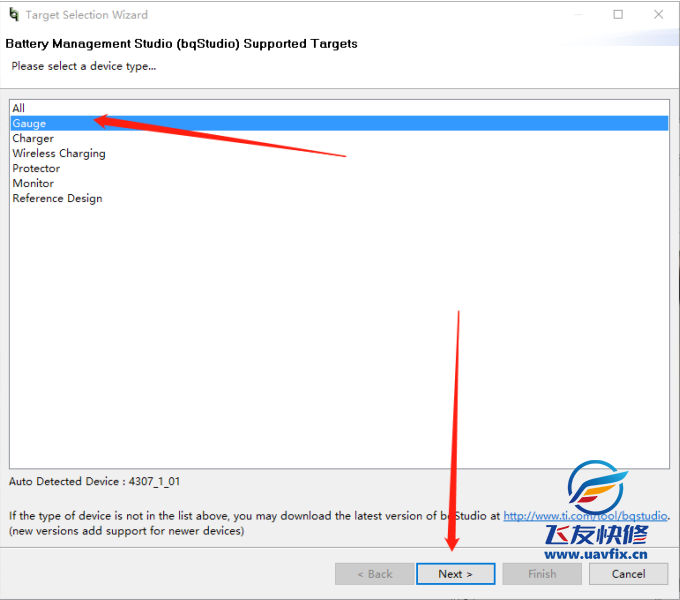

双击打开 bqStudio软件，点击 Gauge，然后点 NEXT

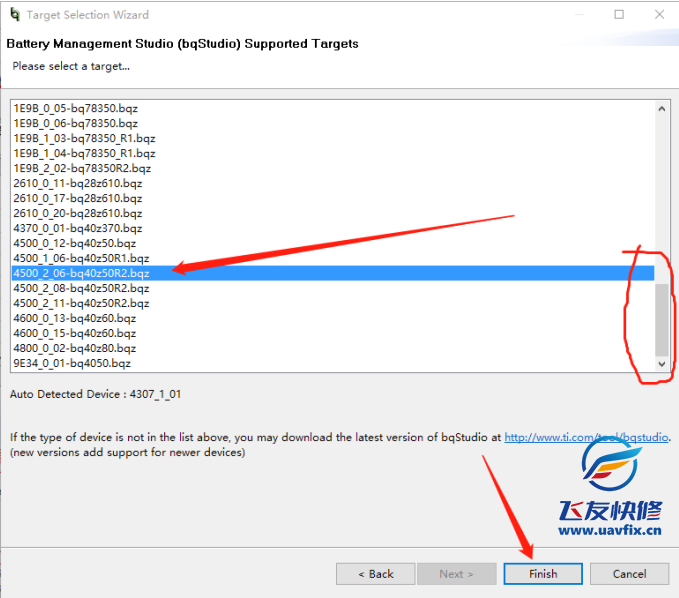

选择芯片型号数据包 4500_2_06-bq40z50R2，点Finish

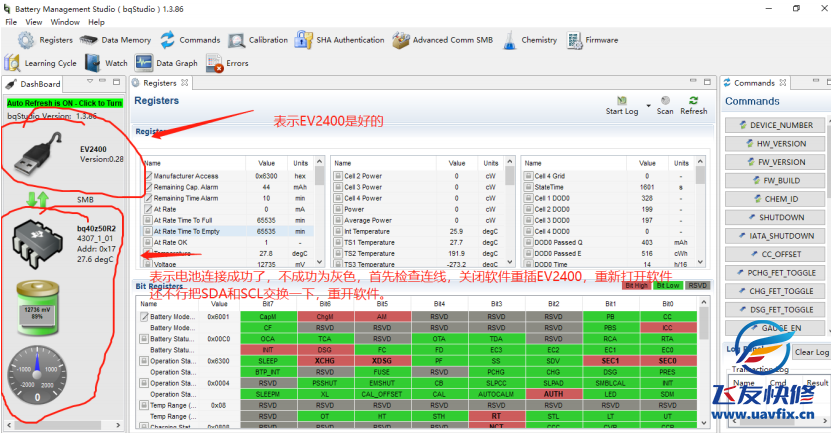

打开的软件界面如图所示，图中左边U6B端口为黑色表面4正常，下面的芯片为黑色，表面已经通信上电池主板，可以进行下一步操作。

1：解封电池

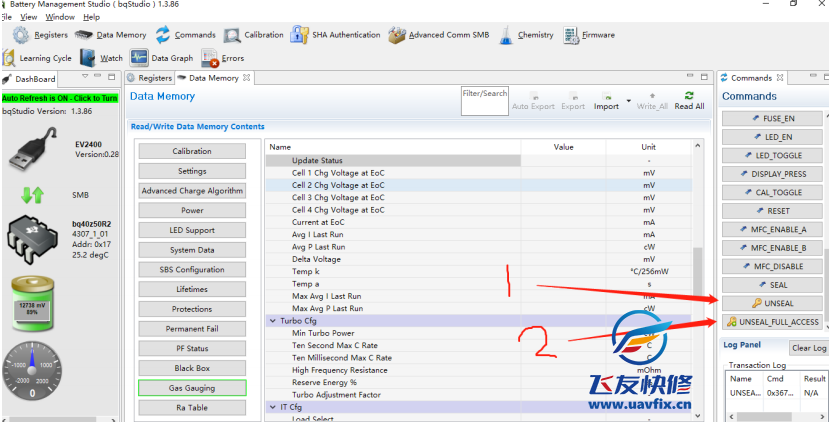

分两步，第一步按照箭头 1 所示点击软件右边 UNSERAL 按钮解封电池。

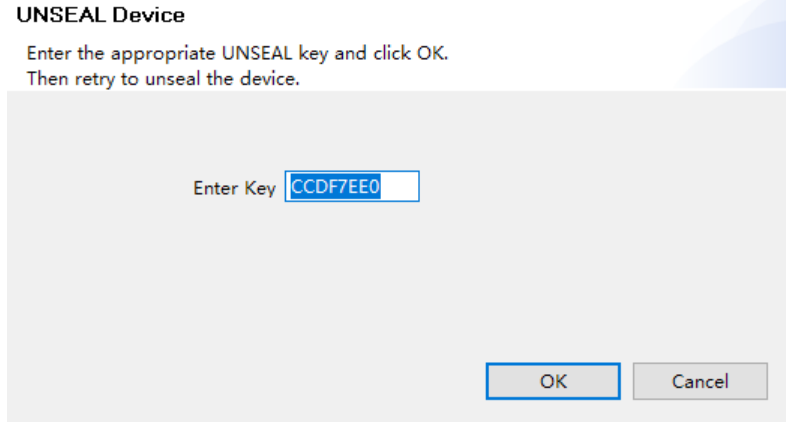

输入解封密码 CCDF7EE0  点击 ok。

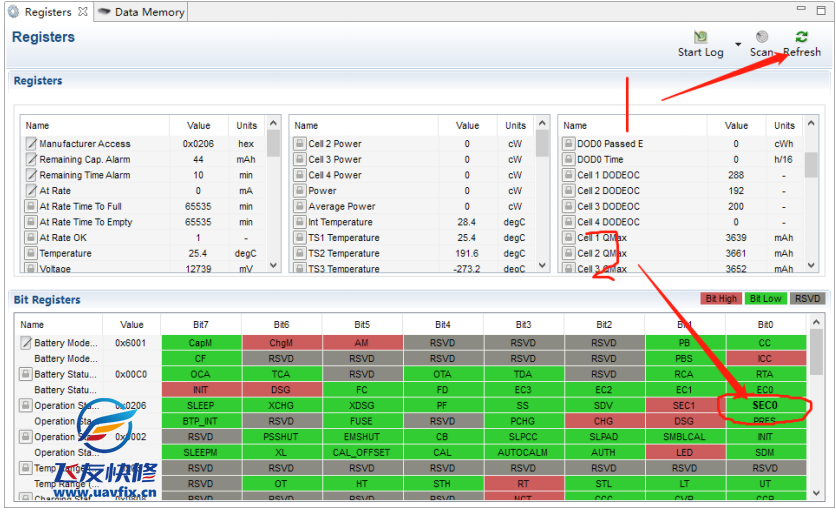

点击 Refresh 刷新数据，可以看到 SEC0 为绿色代表成功。

第二步 按照箭头 2 所示点击软件右边UNSERAL_FULL_ACCESS 按钮解锁电池完全访问功能。

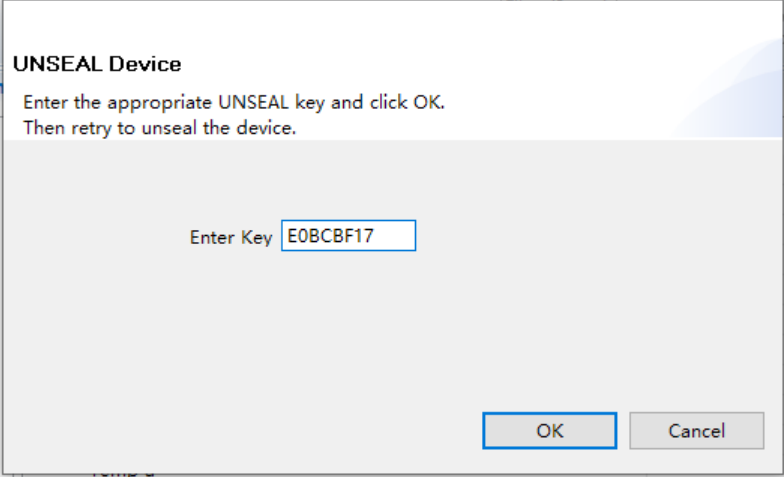

输入完全访问密码   E0BCBF17  点击 ok。此处速度要快，在第一步完成后 4s 内完成。

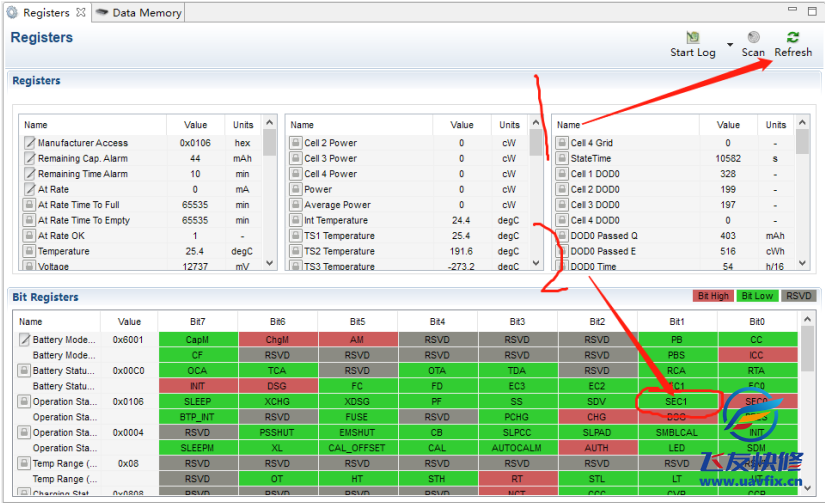

解除电池完全访问锁后点击Refresh刷新数据，我们可以看到SEC1变为绿色代表成功。

如不成功请从头开始。

2:电池不能充放解锁

如果没有此情况忽略此节。

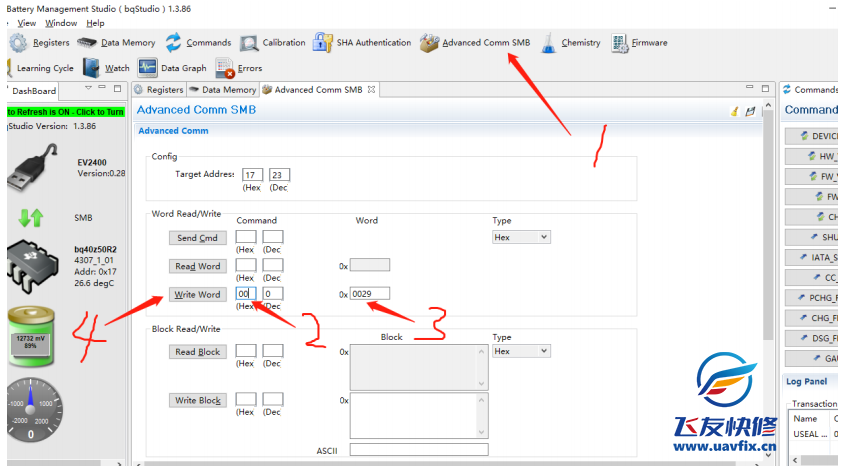

点击 Advanced Comm SMB ，输入地址 00 和命令 0029，点击 Write Word。这个命令是用来重置保护的。

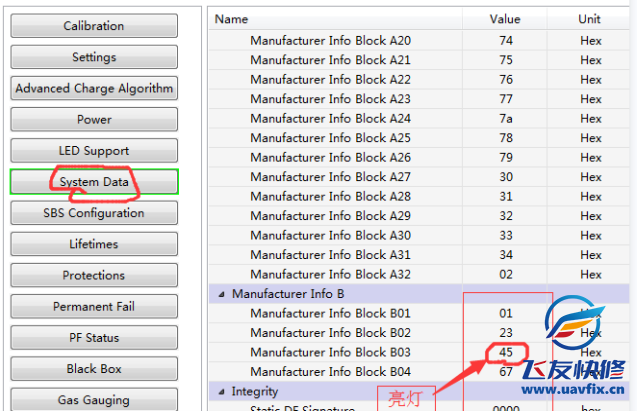

电池不亮灯处理方法：如下图修改数据为：01.23.45.67

3:修改电池循环次数

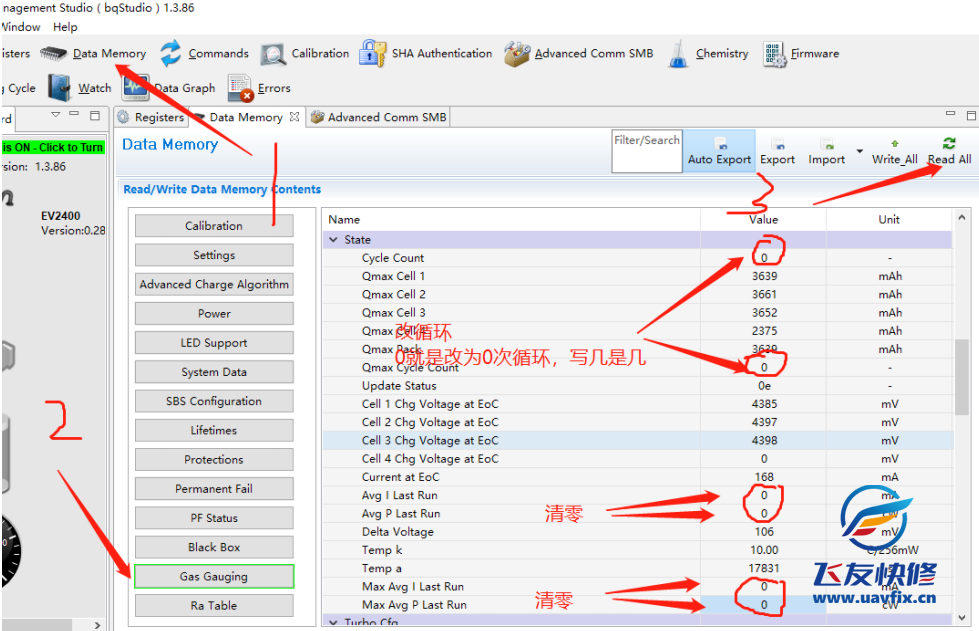

点击 Data Memory，点击 Gas Gauging，点击 Read All。在 Cycle和 Qmax Cycle Count 中直接修改，点击回车确认，此处 12 表示将电池循环次数改为 12 次。

如果此处没有数据，点击 Read All 可以刷新，如还没有检查是否完全访问。

4:修改电池生产日期

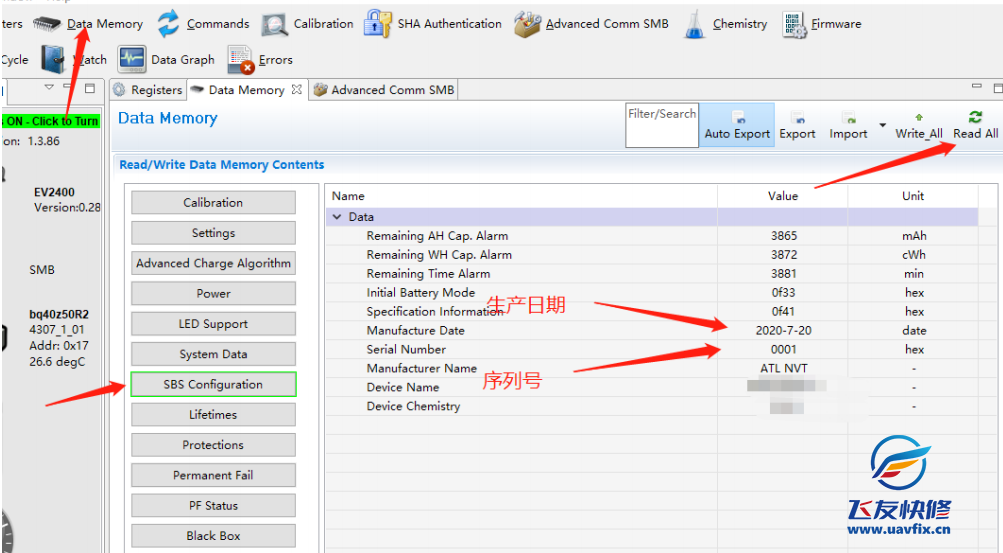

点击 Data Memory，点击 Gas Gauging，点击 Read All。

5：修改电池容量

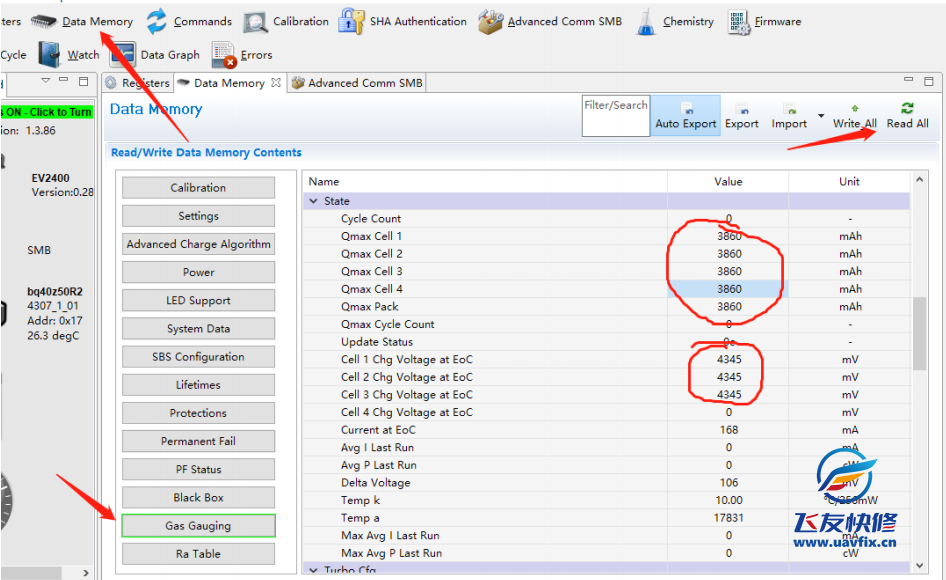

扩容之后 Qmax 根据实际情况修改为新的容量。Cell * Chg Voltage at EoC 修改为如图所示。

6：重启并关闭电池完全访问

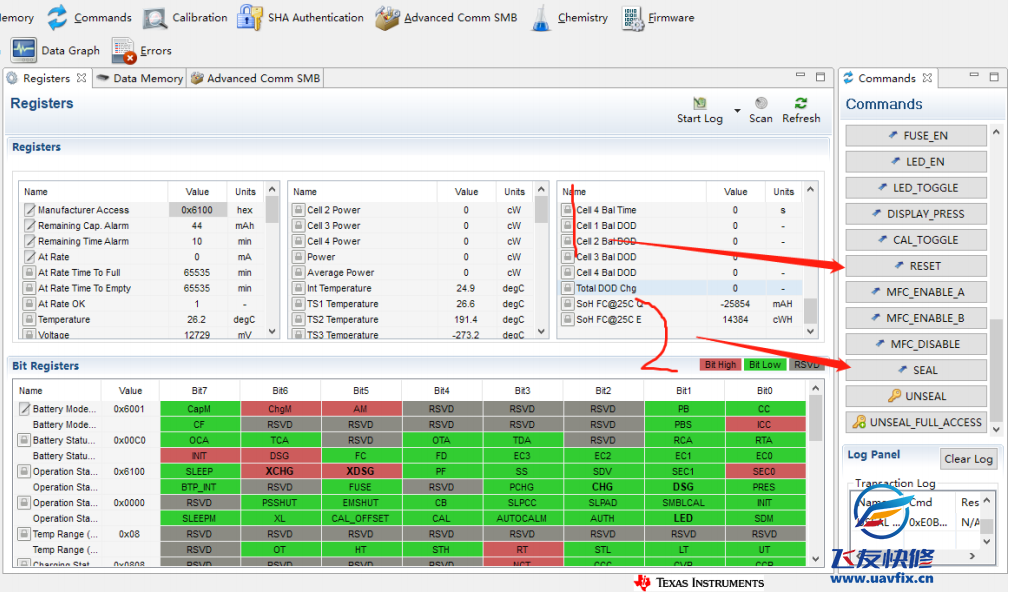

这一步不能忘，不然有可能飞机无法识别电池。点击 RESET，等几秒。点击 SEAL，在等几秒，完成。
